Kabel-tv-signaalversterker
SA801HR RFKabel-tv-signaalversterker
De SA801HR bi-directionele versterker voor binnengebruikers is gespecialiseerd voor de aanleg van netwerken. Hoog compact circuit en aluminium-legering, trekbank van oppervlak, goede index en fijne uitrusting.
Prestatiekenmerken
Gebruik een SOT-115 inkapseling RF-module voor toegang, betrouwbare non-liner. Kies voor een micro-golf-push-pull-circuit met lage-ruis, kleine vervorming en een hoge S/R-verhouding.
Stel EQ en ATT op de juiste plaats in, handiger voor foutopsporing.
Klein stroomverbruik, hoge betrouwbaarheid, goede prestaties en prijsverhouding.

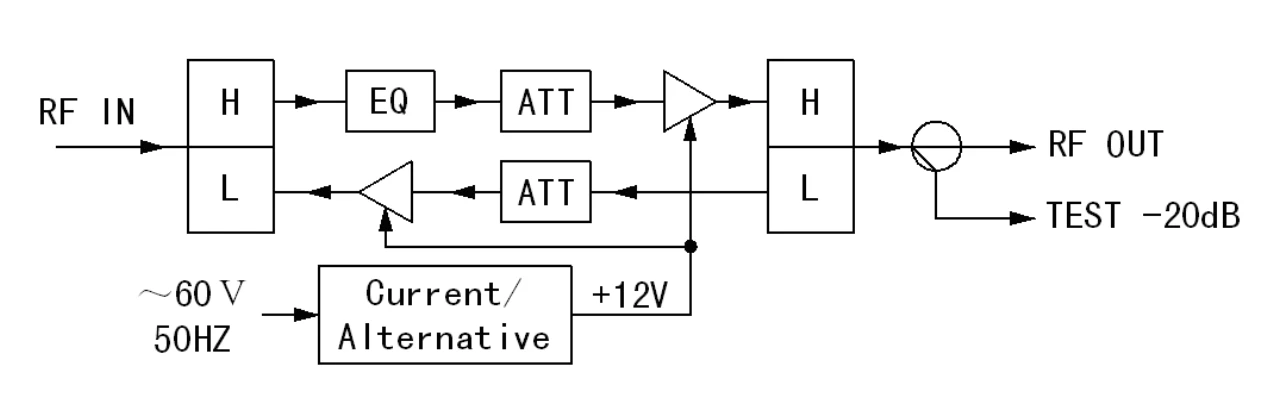

PRINCIPE TEKENING

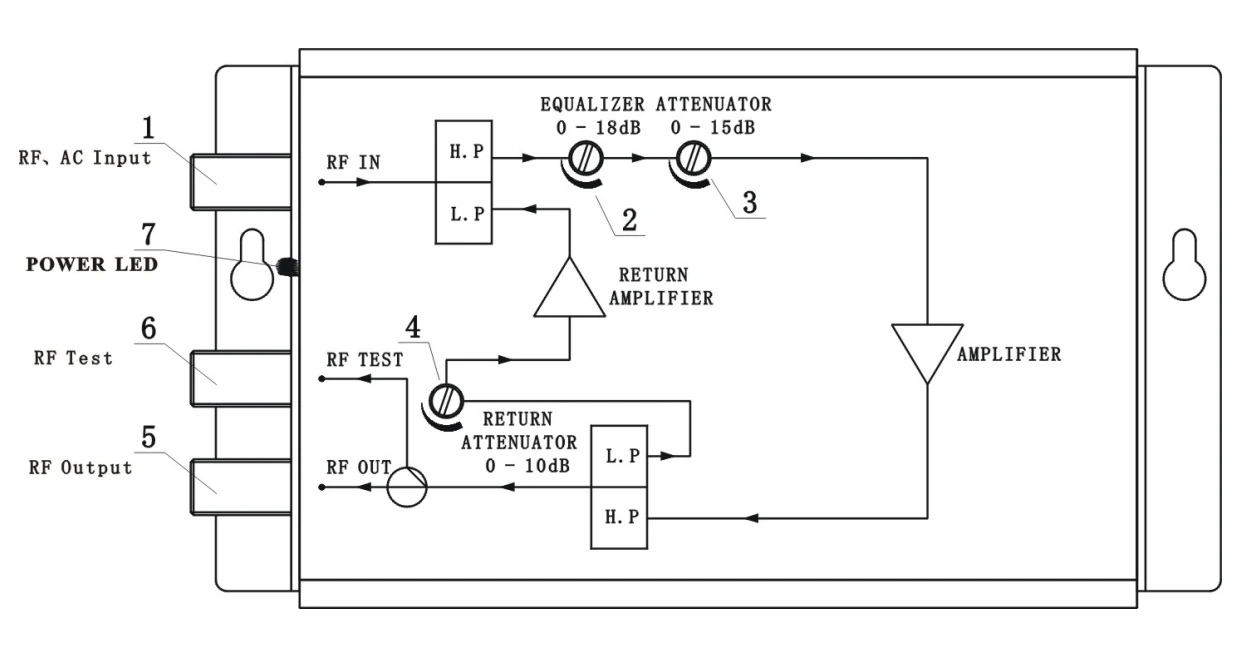

BOUWVERKLARING
Prestatieparameters
|
Voorwaartse transmissie |
|||
|
Frequentiebereik |
MHz |
(45) 85~862 |
|
|
Nominale winst |
dB |
30 |
|
|
Min. vulversterking |
dB |
Groter dan of gelijk aan 30 |
|
|
Nominaal ingangsniveau |
dBμV |
70±2 |
|
|
Nominaal uitgangsniveau |
dBμV |
100 |
|
|
Vlakheid in band |
dB |
±1 |
|
|
Geluidscijfer |
dB |
Kleiner dan of gelijk aan 10 |
|
|
Retourverlies |
dB |
Groter dan of gelijk aan 114 |
|
|
C/CTB (84 PAL-D) |
dB |
Groter dan of gelijk aan 58 |
|
|
C/CSO (84PAL-D) |
dB |
Groter dan of gelijk aan 56 |
|
|
Signaal-naar-alternatieve ruisverhouding |
dB |
Minder dan of gelijk aan 2% |
|
|
Stabiliteit verkrijgen |
dB |
± 1.0 |
|
|
Spanningsslag |
Kv |
5 |
|
|
Achterwaartse transmissie |
|||
|
Frequentiebereik |
MHz |
5~(30)65 (of gespecificeerd door gebruiker) |
|
|
Nominale winst |
dB |
15 |
|
|
Vlakheid in band |
dB |
±1 |
|
|
Geluidscijfer |
dB |
Kleiner dan of gelijk aan 12 |
|
|
Retourverlies |
dB |
Groter dan of gelijk aan 16 |
|
|
MAX uitgangsniveau |
dBμV |
Groter dan of gelijk aan 110 |
|
|
Intermodulatieverhouding van drager tot tweede orde |
dB |
Groter dan of gelijk aan 52 |
|
|
Vervoerder tot alternatieve ruisverhouding |
2% |
＜2 |
|
|
Algemene reactie |
|||
|
Vermogensspanning (50 Hz) |
V |
A:AC(110-250)V;B:AC(35-60)V |
|
|
Stroomverbruik |
VA |
8 |
|
|
Impulsweerstandsspanning |
Kv |
＞5 |
|
|
Dimensie |
Mm |
178(L) x 100 (W) x55(H) |
|
