Wat is glasvezelconnector?
Vezeloptische connectoren zijn apparaat dat een afneembare verbinding tot stand brengt tussen optische vezels en optische vezels. De basisvereiste van de optische vezelconnector is om precies de twee eindvlakken van de optische vezel te verbinden, zodat de optische energie -uitgang door de zendvezel kan worden gekoppeld aan de ontvangende vezel in maximale mate, en de impact op het systeem vanwege de interventie in de optische link wordt geminimaliseerd. Optische vezelconnectoren zijn belangrijke componenten in optische vezelcommunicatiesystemen, die veel worden gebruikt in telecommunicatie, datacenters, radio en televisie en andere velden.
Hoofdcomponent van een glasvezelconnector
1. Ferle
Het is meestal gemaakt van keramiek of metaal en wordt gebruikt om de vezel op zijn plaats te houden en ervoor te zorgen dat de vezelkern is uitgelijnd.
De vorm van het eindvlak kan vlakke (pc), boog (UPC) of afgeschuinde (APC) zijn.
2. Connectorbehuizing
Beschermt ferules en vezels, meestal gemaakt van metaal of plastic.
De woningvormen en ontwerpen variëren afhankelijk van het connectortype (bijv. SC, FC, LC).
3. Buckle of threaded mechanisme
Het wordt gebruikt om de connector te beveiligen en een stabiele verbinding te garanderen. SC gebruikt bijvoorbeeld Snaps, FC maakt gebruik van threads.
4. Opstarten
Beschermt het verbindingspunt tussen de vezel en de connector om te voorkomen dat de vezel buigt of beschadiging.
Soorten glasvezelconnector
Gemeenschappelijke optische vezelconnectoren zijn: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4, etc.
En de belangrijkste soorten connectoren die vaak worden gebruikt in optische communicatie zijn FC, SC, ST, LC en MPO.
| Type connector | Kleur | Verschijning | Interfacevorm | Fixatie | Functies | Sollicitatie |
|---|---|---|---|---|---|---|
| SC (abonnee -connector) | Blauw (pc/upc) of groen (APC) | Vierkant | Vierkant | Snap bevestiging | groot formaat en gemakkelijk te sluiten en uit te koppelen | Datacom, Telecom Networks, Fiber-to-Home (FTTH) |
| FC (Adereindhuls Connector) | Zilver of zwart | Rondheid | Rondheid | Draadrotatie | Hoge stabiliteit en goede seismische prestaties | Optische vezels met één modus, testapparatuur, zeer nauwkeurige instrumenten |
| LC (Lucent Connector) | Blauw (pc/upc) of groen (APC) | Klein vierkant | Vierkant | Snap bevestiging | Compact en geschikt voor bekabeling met hoge dichtheid | Datacenters, high-speed netwerkapparatuur |
| ST (Stab & Twist) | Zilver of zwart | Rondheid | Rondheid | Bajonet | Eenvoudig aan te sluiten en uit te koppelen, maar iets minder stabiel dan FC | Local Area Network (LAN), Fiber Optic Bafting |
| MPO (push-on multi-vezel) | Zwart of grijs | Rechthoek | Rechthoek | Aansluiten en loskoppelen | Verbindingsverbinding met hoge dichtheid, pluggable ontwerp | Data Center, high-speed multi-channel vezeloptische transmissie |
| MTP (push-on beëindiging met meerdere vezels) | Zwart of grijs | Rechthoek | Rechthoek | Aansluiten en loskoppelen | Verbeterde versie van MPO, met betere prestaties en sterke afneembaarheid | High-speed datacenter, multi-channel glasvezelnetwerk |
Wanneer u FC/UPC, FC/APC, SC/UPC, LC/APC, enz. Ziet, zult u zich zeker afvragen wat UPC en APC betekenen?
Om de eindvlakken van de twee vezels beter in contact te brengen, worden de ferrule -eindvlakken van glasvezelconnectoren meestal gemalen in verschillende structuren. Verschillende slijpmethoden bepalen de transmissiekwaliteit van optische vezels, die voornamelijk worden weerspiegeld in retourverlies en invoegverlies. Invoegverlies verwijst naar het verlies van signalen via connectoren of kabels. Over het algemeen moet het typische invoegverlies van PC-, UPC- en APC -connectoren minder zijn dan 0. 3DB. In vergelijking met APC -connectoren zijn UPC/PC -connectoren over het algemeen eenvoudiger om een laag insertieverlies te bereiken vanwege de kleinere luchtkloof. Invoegverlies kan ook worden veroorzaakt door stofdeeltjes tussen connector -eindfaces.

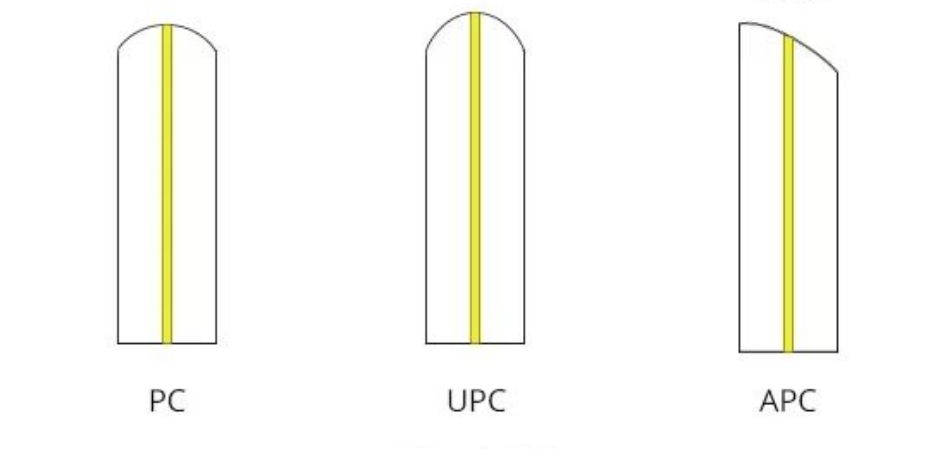

Er zijn drie veel voorkomende soorten vezel eindface slijpen: pc, UPC en APC. PC/APC/UPC vertegenwoordigt de front-face structuur van de keramische ferrule. APC -connectoren zijn meestal groen en UPC/PC -connectoren zijn blauw.
PC (fysiek contact)is een microsferisch slijpen en polijsten, het ferruleoppervlak wordt gemalen in een licht bolvormig oppervlak en de vezelkern bevindt zich op het hoogste buigpunt, wat de luchtspleet tussen de vezelcomponenten effectief kan verminderen en de twee vezeluiteinden fysiek contact kan bereiken. Het is een algemene connector en is geschikt voor algemene optische vezelcommunicatie.
UPC (ultra fysiek contact), een superfysisch endface. Het eindgezicht van de UPC -connector is niet volledig plat en heeft een lichte boog voor een preciezere paring. De UPC is gebaseerd op de pc om het eindpolijsten en de oppervlakteafwerking te optimaliseren, en het eindvlak ziet er meer koepelvormig uit. Het eindvlak is gebogen, het reflectieverlies is lager dan dat van PC en de prestaties zijn tussen PC en APC. Het wordt voornamelijk gebruikt in high-speed optische vezelnetwerken en datacenters.
APC (Angled Fysiek contact)wordt schuine fysiek contact genoemd en het eindvlak van een optische vezel wordt meestal gemalen in een schuine schuine 8 graden, die lager reflectieverlies en betere prestaties heeft. De 8 graden hoek schuine schuine streep maakt het eindgezicht van de vezel strakker en reflecteert licht door zijn schuine hoek naar de bekleding in plaats van rechtstreeks terug te keren naar de lichtbron, waardoor betere verbindingsprestaties worden geboden. Het wordt voornamelijk gebruikt voor krachtige optische vezelnetwerken, CATV en langeafstandstransmissie.
