SR201AW Mini Optisch Knooppunt
SR201AW mini optisch knooppunt

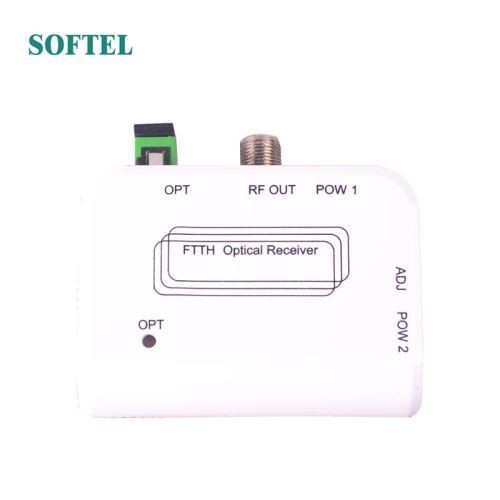

Productweergave
Koppel
Nee | Koppel | Beschrijving |
1 | RF UIT | RF OUT1 F-connector |
2 | RF OUT2 optioneel | |
3 | PWR | Poort voor voedingsadapter |
4 | PON | 1490/1310mn gegevensinterface SC/PC (SC/APC) |
5 | optische ingang | 1550/1490/1310mn Optische ingang SC/APC |
Functies
■1 GHz werkbandbreedte
■Lager optisch ingangsbereik: plus 2~-18dBm
■Uitgangsniveau tot 76dBuV (@-15dBm opgenomen vermogen);
(2 RF-uitgang optioneel)
■Laag energieverbruik<>
Parameter
| Beschrijving | Waarde | Eenheid | Voorwaarden / Opmerkingen | |
Optische specificaties (voorwaarts pad) | |||||
1 | Golflengte | 1550/1490/1310 | nm | Com-poort | |
1490/1310 | nm | Voor ONT | |||
2
3 | Optisch ingangsvermogen: | -18-plus 2 | dBm | ||
AGC-bereik | 0--12 | dBm | |||
4 | Optisch ingangsretourverlies | Groter dan of gelijk aan 45 | dB | ||
RF-specificaties (voorwaarts pad) | |||||
4 | Bandbreedte | 47-1003 | MHz | ||
5 | Vlakheid | ±1.0 | dB | 47-1003MHz,Op 25 graden | |
6 | Helling | 0~2.0 | dB | 47-1003MHz,Op 25 graden | |
7 | Temperatuurstabiliteit | ±1.5 | dB | In het bedrijfstemperatuurbereik (-25 ~ plus 65 graden) | |
8 | Uitgangsniveau | 75±2 | dBuV | -15dBm ingang optisch vermogen,Het analoge kanaal, per kanaalmodulatie 4.0 procent , in de 860MHz-punttest, bij 25rang | |
9 | Impedantie | 75 | Ohm | ||
10 | Terugkeer verlies（47-1000MHz） | Groter dan of gelijk aan 12 | dB | Op 25 graden | |
11 | MER | Groter dan of gelijk aan 30 | dB | -15~-5dBm ingang optisch vermogen | |
Groter dan of gelijk aan 24 | dB | -20~-16, ingang optisch vermogen | |||
12 | Stroom | <> | W | ||
Omgevingsparameters | |||||
13 | Bedrijfstemperatuur: | -25-65 | rang | ||
14 | Bewaar temperatuur | -40-70 | rang | ||
15 | Vochtigheid bij opslag | Kleiner dan of gelijk aan 95 | ％ | Niet-condensatie | |
Gebruikersomgeving | |||||
16 | Optisch connectortype | SC/APC in, SC/PC uit | SC Optioneel, Zie de figuur4en5 | ||
17 | Stroomvoorziening | DC5V/0.5A | Externe adapter, zie de afbeelding:3 | ||
18 | RF-uitgang | RG6-connector | Optioneel, Zie de figuur1en2 | ||
1 of 2 poorten | |||||
19 | optische indicator | Glans Rood of Groene kleur | Optisch vermogen:<-16dbm> Optical power >--16dBm ,groen Zie de figuur6 | ||
20 | huisvesting | 90×85×25 | mm | ||
21 | Gewicht | 0.15 | kg | ||
